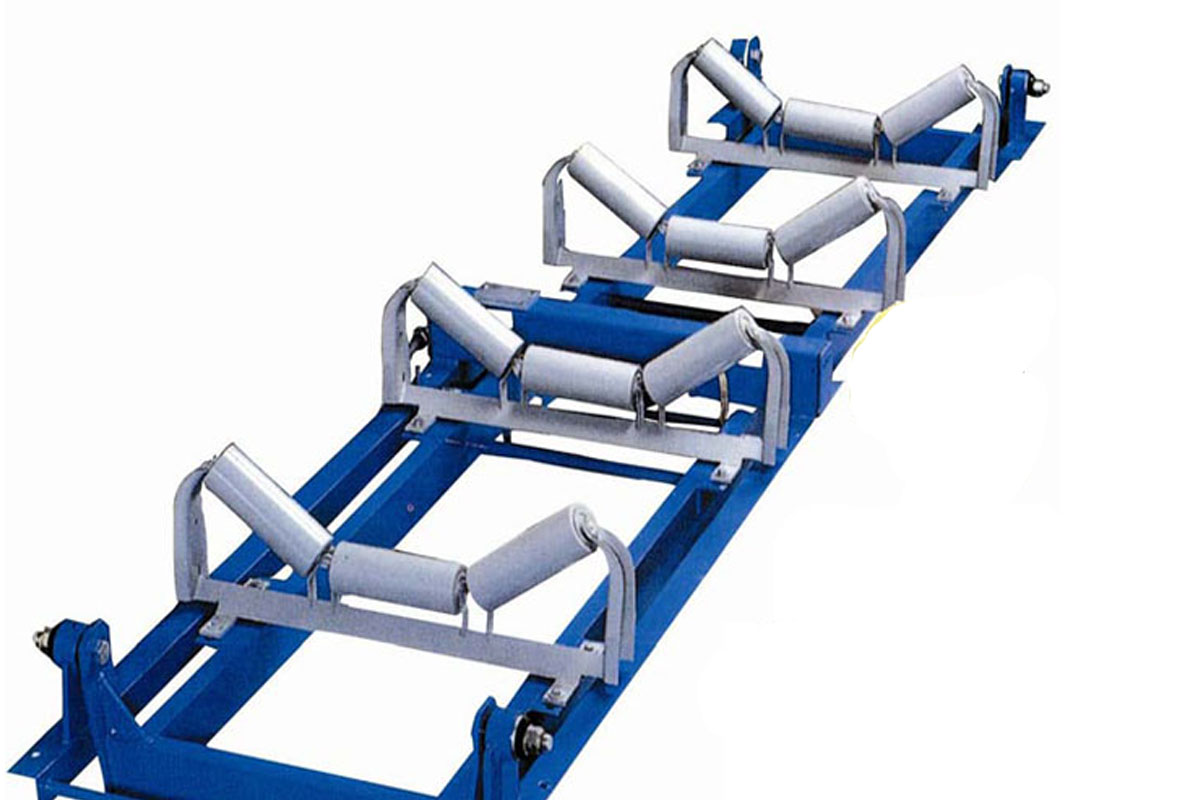

稱重橋架（承載框架）固定安裝于輸送機機架上，當散狀物料隨輸送皮帶通過計量區域時，物料重量通過皮帶傳遞至??計量托輥組??（通常為3~4組對稱分布的高精度托輥），再經杠桿結構（或直接承壓板）將垂直方向的力傳遞至??稱重傳感器??（通常為電阻應變片式或壓磁式傳感器）。傳感器因受力產生彈性形變，內部應變片電阻值發生變化，通過電橋電路轉換為與皮帶載荷成正比的??毫伏級電壓信號。

速度傳感器（測速發電機或磁阻式脈沖傳感器）直接耦合于??大直徑測速滾筒??（直徑通?！?00mm，表面帶防滑槽紋），滾筒與輸送皮帶同步轉動。當皮帶運動時，滾筒旋轉觸發傳感器產生一系列??高頻脈沖信號??（頻率范圍5~2000Hz），每個脈沖嚴格對應皮帶移動的固定單元長度（通過滾筒周長換算，如直徑200mm滾筒每轉一圈對應周長0.628m），脈沖頻率與皮帶線速度呈線性正比關系（v = f × πD / N，其中v為速度，f為脈沖頻率，D為滾筒直徑，N為每轉脈沖數）。

稱重儀表（工業級PLC或?qū)Ｓ梅e算器）實時采集稱重傳感器的電壓信號（經放大器轉換為4~20mA/0~10V標準電信號）與速度傳感器的脈沖信號（通過頻率計數模塊處理），基于積分算法計算并顯示：

??輕量化高剛性框架??

采用??矩形截面杠桿結構??（材質Q235B或304不銹鋼，壁厚≥8mm），通過有限元分析優化應力分布，整體剛性極佳（撓度≤0.1mm/m），在長期載荷作用下無塑性變形，確保計量托輥與傳感器的相對位置恒定，避免因框架形變導致的重復性誤差。

??低摩擦抗偏載支承??

計量托輥組通過??無摩擦橡膠耳軸支承??（材質丁腈橡膠或聚氨酯，邵氏硬度70±5）與秤架連接，支承點采用球面調心結構（自調心角度≥±3°），可自動補償皮帶跑偏引起的橫向偏載（允許偏移量≤30mm）。橡膠耳軸兼具??耐腐蝕（耐pH 3~11酸堿環境）、防潮（IP65防護等級）、抗振動（固有頻率＞100Hz）??特性，大幅降低環境因素對傳感器信號的干擾。

??精準對稱載荷傳遞??

計量區域采用??雙傳感器并聯布局??（或四傳感器矩陣式分布），傳感器受力點對稱分布于皮帶載荷中心線兩側（偏載間距≤100mm）。每個傳感器獨立采集信號并通過儀表內置算法合成，有效抵消單側物料堆積、落料偏移等非對稱載荷的影響（偏載誤差≤0.1%FS），確保系統整體精度等級達??0.5級??或更高。

??模塊化便捷安裝??

稱重橋架與輸送機機架采用??螺栓快拆連接??（預留標準安裝孔位，間距適配主流皮帶機型號），無需對原輸送系統進行大規模改造；計量托輥組支持整體吊裝（單體重量≤50kg），安裝耗時較傳統秤架縮短60%以上，特別適用于技改項目的快速投運。

電子皮帶秤的結構設計融合了力學平衡、抗干擾及環境適應性要求，通過精密的力學結構設計、高可靠性的傳感器技術及智能化的信號處理算法，實現了散狀物料在復雜工況下的連續精準計量。電子皮帶秤憑借??“結構簡單、計量精準、免維護周期長、系統集成度高”??的優勢，已成為散狀物料連續計量領域的標準配置。
